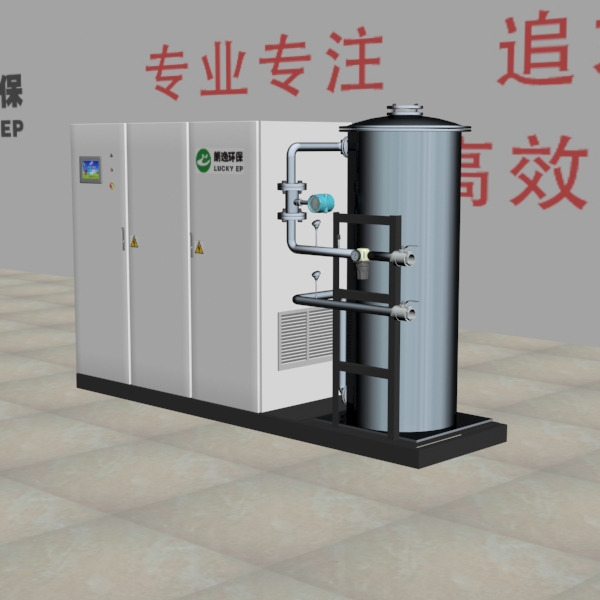

空氣源5kg臭氧發生器

設備型號	LY-A-5K	氣源類型	空氣源
進氣壓力	0.2~0.4MPa	額定功率	80kw
進氣氣量	167~250Nm3/h	冷卻水流量	20T/h
工作壓力	0.095MPa±10%	冷卻水溫度	≤30℃
氣源露點	≤-50℃	臭氧濃度	20~30mg/l
設備尺寸	3000mm×2400mm×2100mm

一、臭氧發生器主機簡介

1、臭氧發生器由高壓電控柜臭氧放電室、儀表閥門以及控制系統組成。

2、臭氧放電室是安裝臭氧發生單元的裝置，呈蜂窩狀結構。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體，我們一般采用SS306L不銹鋼材質；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣體。常規采用高精度進口石英管。

3、電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路　　

4、臭氧發生器具有多重保護功能，防止意外情況下，對發生器造成損壞。

5、臭氧產量可根據用戶實際需要進行調整，并接受中控室或上位機4~20mA信號，實現自主控制或無人值守高自動化運行。

二、臭氧發生器主機參數表

大型空氣源臭氧發生器
產品型號	臭氧產量 kg/h	臭氧濃度 mg/l	冷卻水流量T/h	寬 mm	深 mm	高 mm	額定功率
LY-A-1K	1	20-30	3-4	1800	800	1800	15
LY-A-2K	2	20-30	6-8	1800	1600	1800	30
LY-A-3K	3	20-30	9-12	2200	1800	2000	45
LY-A-4K	4	20-30	12-16	2600	2000	2100	60
LY-A-5K	5	20-30	15-20	3000	2400	2100	75
LY-A-8K	8	20-30	24-32	3400	2600	2100	120
LY-A-10K	10	20-30	30-40	3400	2800	2200	150
LY-A-15K	15	20-30	45-60	4000	3000	2200	225
LY-A-20K	20	20-30	60-80	4500	3400	2200	300
LY-A-50K	50	20-30	150-200	6000	4400	2800	800

臭氧濃度高于30mg/l時接受定制，最高可達45mg/l。

大型氧氣源臭氧發生器
產品型號	臭氧產量 kg/h	臭氧濃度 mg/l	冷卻水流量T/h	寬 mm	深 mm	高 mm	額定功率
LY-O-1K	1	80-120	1.5-2	1400	800	1700	7.5
LY-O-2K	2	80-120	3-4	1800	800	1800	15
LY-O-3K	3	80-120	4.5-6	1800	1200	1800	22.5
LY-O-4K	4	80-120	6-8	1800	1600	1800	30
LY-O-5K	5	80-120	7.5-10	2000	1600	1900	37.5
LY-O-8K	8	80-120	12-16	2600	2000	2100	60
LY-O-10K	10	80-120	15-20	3000	2400	2100	75
LY-O-15K	15	80-120	23-30	4000	3000	2200	112
LY-O-20K	20	80-120	30-40	3400	2800	2200	150
LY-O-40K	40	80-120	60-80	4500	3400	2200	300
LY-O-100K	50	80-120	150-200	6000	4400	2800	800

臭氧濃度高于120mg/l時接受定制，最高可達180mg/l。

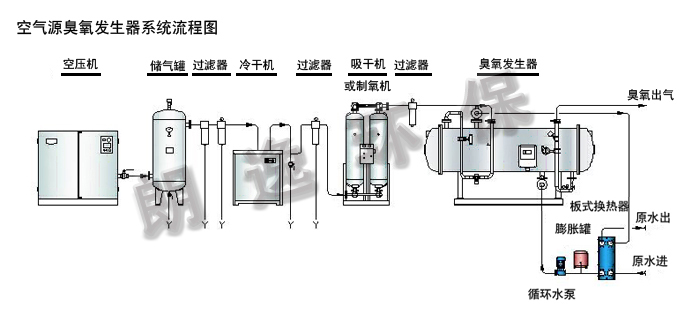

三、臭氧發生系統流程圖

臭氧優勢1

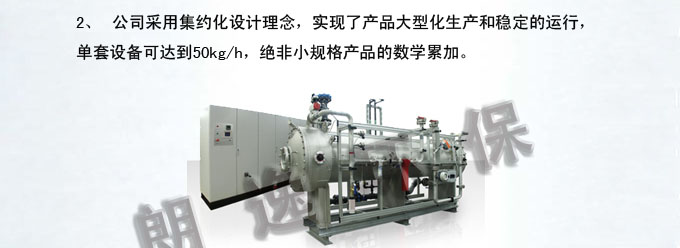

臭氧優勢2

臭氧優勢3

臭氧優勢4

臭氧優勢5

四、我公司同時掌握三種主流放電技術，中型大型以微間隙進口玻璃管為主，小型以搪瓷放電體為主。

進口細玻璃管微間隙放電技術

搪瓷放電體臭氧制造技術

大玻璃放電管臭氧制造技術
